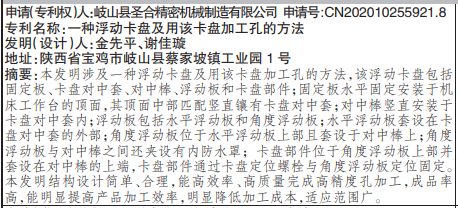

申请（专利权）人：岐山县圣合精密机械制造有限公司 申请号:CN202010255921.8

专利名称：一种浮动卡盘及用该卡盘加工孔的方法

发明（设计）人：金先平、谢佳璇

地址：陕西省宝鸡市岐山县蔡家坡镇工业园 1 号

摘要：本发明涉及一种浮动卡盘及用该卡盘加工孔的方法，该浮动卡盘包括固定板、卡盘对中套、对中棒、浮动板和卡盘部件；固定板水平固定安装于机床工作台的顶面，其顶面中部匹配竖直镶有卡盘对中套；对中棒竖直安装于卡盘对中套内；浮动板包括水平浮动板和角度浮动板；水平浮动板套设在卡盘对中套的外部；角度浮动板位于水平浮动板上部且套设于对中棒上；角度浮动板与对中棒之间还夹设有内防水罩； 卡盘部件位于角度浮动板上部并套设在对中棒的上端，卡盘部件通过卡盘定位螺栓与角度浮动板定位固定。本发明结构设计简单、合理，能高效率、高质量完成高精度孔加工，成品率高，能明显提高产品加工效率，明显降低加工成本，适应范围广。
